Учёные Казахской академии архитектуры и строительных наук разрабатывают энергоэффективные и недорогие отечественные строительные материалы.
Рост объемов строительства требует применения различных видов строительных материалов, в том числе стеновых и теплоизоляционных изделий. В Казахстане в качестве стеновых материалов применяют энергоемкие автоклавные блоки, а в качестве теплоизоляционных материалов еще более энергоемкие плиты на основе минеральной ваты и полимерных связующих. Поэтому разработка энергоэффективных и недорогих материалов, которые по своим свойствам могли бы конкурировать с автоклавными блоками и базальтовыми плитами является актуальной.

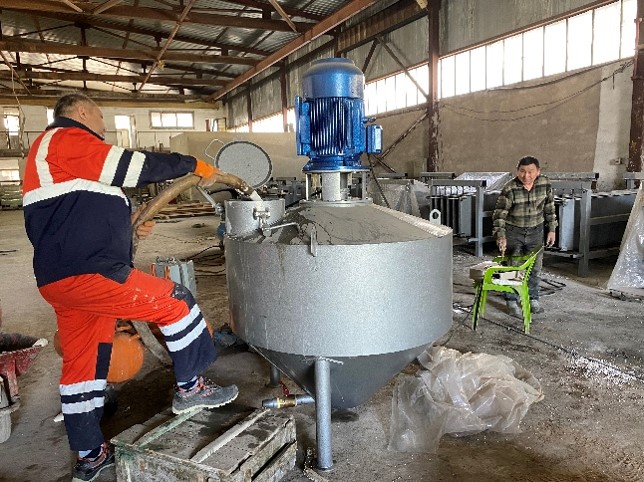

К числу таких материалов относятся неавтоклавные пенобетоны, одна из разновидностей ячеистых бетонов. Наряду с целым рядом достоинств, неавтоклавный пенобетон характеризуется относительно низкой прочностью, что требует проведения теоретических и экспериментальных исследований.
Новизна разработки заключается в новом подходе к изучению причин низкой прочности неавтоклавного пенобетона, заключающийся в использовании методологии сравнительных испытаний образцов-близнецов, полученных из одного замеса, но твердевших в разных условиях: одни в автоклаве в среде насыщенного при давлении 8 ат и температуре 172 ºС, другие – в пропарочной камере при атмосферном давлении и температуре 80-90 ºС. Данный метод экспериментальных исследований позволил выявить основные причины низкой прочности неавтоклавных ячеистых бетонов и разработать способ и составы эффективных материалов с достаточно высокими физико-механическими характеристиками.
В результате проведенных исследований впервые экспериментально установлена зависимость между степенью гидратации цемента и режимом тепловой обработки. Чистота эксперимента подтверждается формованием и испытанием образцов из одного замеса, что исключает действие других факторов.
Испытание образцов на прочность при сжатии показало, что автоклавное твердение при прочих равных условиях, обеспечивает повышение прочности на 75-83% по сравнению с тепловой обработкой образцов в пропарочной камере.
Экономическая эффективность технологии заключается в простоте используемого оборудования, низких капиталовложений на организацию линии и низкой энергоемкости производства изделий.
Научный проект АР 19679517 Практическая реализация малоэнергоёмкой технологии изоляционных изделий из неавтоклавного ячеистого бетона
Научный руководитель Б. Копжасаров, кандидат технических наук
